不少用户对于循环水非常好奇,始终不了解其中的原理,所以一直会找家装循环水的做法图片,以图片的形式便于自己理解,但是图片也杂也乱,每次看一个图虽然大致能看懂,但是看了其他图又似乎不一样了。因此龙胜管小编为大家找了3张图,分别从立面结构图、水工师傅草图以及实际装修图为大家展示,以便于告诉大家其中的原理。

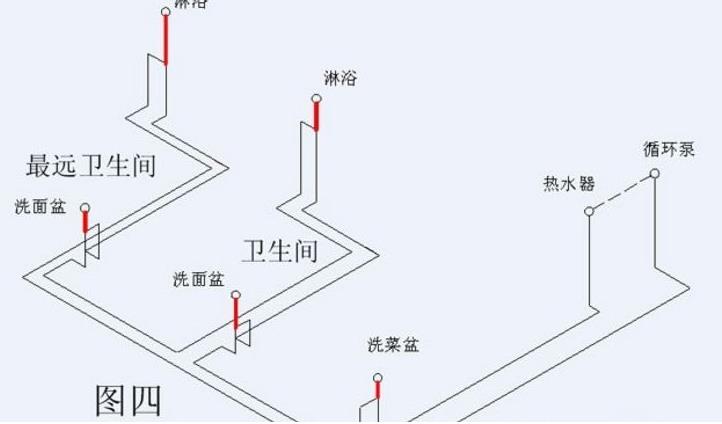

1.立面结构家装循环水的做法图片


大家看下下图,是一张只有热水管的循环水做法图片,从热水器这一端口出发,经过各种家装用水位置后,最后又回到了循环泵,基本上可以说一个循环的回路,不知道大家有没有发现这点?

看完这3张家装循环水的做法图片,即可一语道破其中玄机

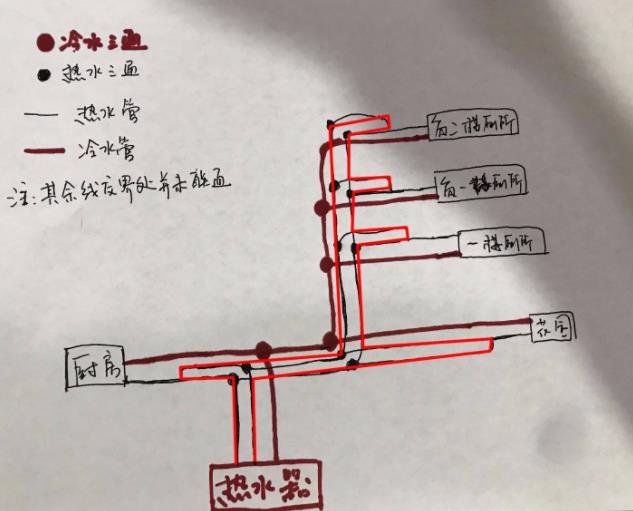

2.水工师傅家装循环水做法的草图


以下这张呢?是一位水工师傅家装循环水做法的草图,红线表示的是热水管,黑笔则是冷水管,虽然看起来有点不太清楚,但是其中也另外标注了一根相对清晰的红线,你能发现什么?是不是也是一样从热水器出发,最后依然回到了热水器?

看完这3张家装循环水的做法图片,即可一语道破其中玄机

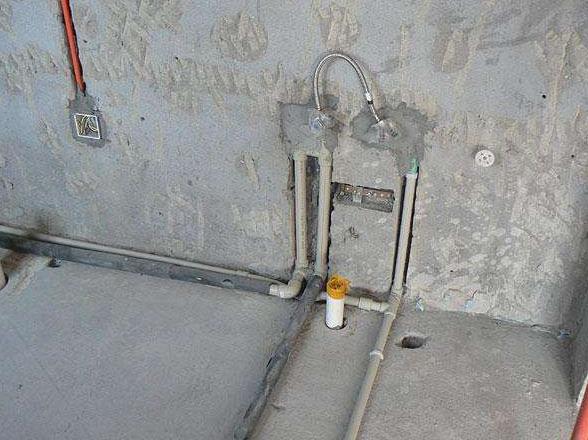

3.实际装修家装循环水做法的细节图


这张是一个用水处循环水的实拍图,大家可以看到什么?一般没有循环水的话,只有一根热水管和一根冷水管!但是在图中,我们可以发现,热水管端口这边接了一个u型三通管件,将热水管以串联的方式,给水到下一个热水段口了。那么也可以对应上面的结构图和草图,最后热水管必然又会回到热水器。

看完这3张家装循环水的做法图片,即可一语道破其中玄机

以上就是“看完这3张家装循环水的做法图片,即可一语道破其中玄机”的主要内容,最后总结一句话是什么?循环水的做法其实就是让热水在一根管道中无限循环,以保证热水无限在热水管中随时待命。这样当我们一打开热水龙头,热水便即可出来了!这样结合上面三张图,是不是一下就理解了呢?
